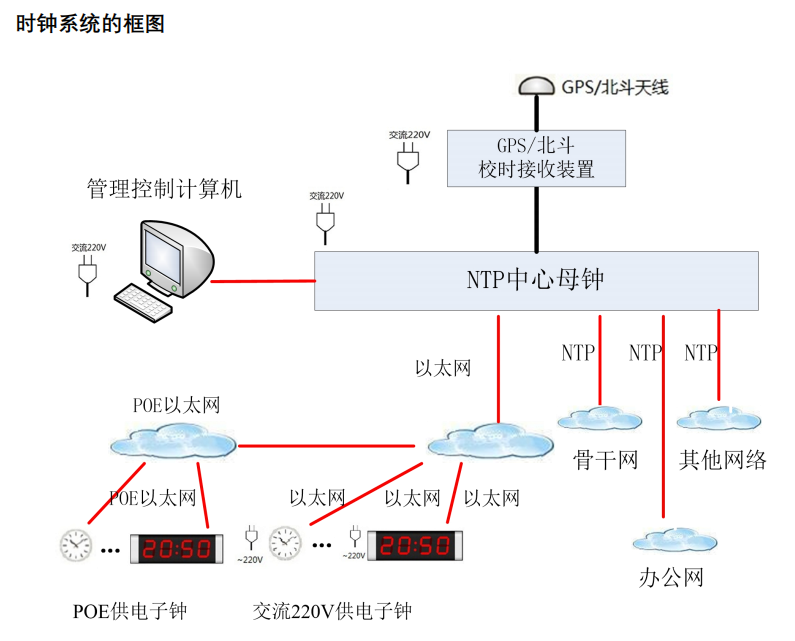

醫院時鐘系統主要包括:GPS/GNSS接收機、母鐘、子鐘、NTP服務器等部分。中心母鐘系統設備部署在網絡中心機房內,接收GPS標準時間信號并實現母鐘時間精度與標準信號同步,通過NTP服務器及專用傳輸設備對醫院各類服務器主機和前端子鐘授時。前端子鐘主要布置在候診大廳、分診臺、護士站等公共區域,主要采用雙面數字子鐘。
1、時間源
(1)采用多個時間源并行無擾、多重冗余的設計思想,正常情況下,多重時間源并行無擾工作,在某一或某些時間源出現故障時,無需切換裝置,由當前設備對接收到的時間源信號進行比對,濾除故障信號,自動選擇無故障、精度高、質量好的時間信號作為標準的時間信號。
(2)可接收標準GPS/北斗鎖定,并能夠消除衛星失步和抖動造成的時間誤差。
(3)GPS/北斗的并行無擾、冗余工作方式。
(4)擴展性良好,其類型和數量可根據工程需求自由配置。
2、NTP 中心母鐘系統
(1)NTP中心母鐘對接收到的多重時間源進行判斷、對比和優選,產生精確時間信號,經由NTP中心母鐘和擴展平臺輸出多路NTP時間信號供其他系統使用。
(2)通過以太網向子鐘傳送同步時間數據,統一校準子鐘,并通過 NTP 接口,能夠給各相關系統提供時間同步信號。
(3)帶有內部高穩晶振,具有高精度守時功能。
(4)守時源的擴展性良好,可根據工程需求即時自由配置兩者的類型和數量。
(5)支持熱插拔操作,便于維修。
(6)接口擴展性良好,可即時自由配置。
(7)輸出接口具有數據傳輸狀態指示功能。
(8)采用雙電源冗余設計。
3、NTP 接口卡
(1)NTP網絡時間服務器接收中心母鐘或GPS發出的時間信號,再通過計算機網絡系統,使用NTP網絡時間協議,同步網絡內的服務器PC工作站以及相關系統的時間。
(2)NTP網絡時間服務器為獨立的工業級設備,采用雙機熱備方式工作,切換時間在3分鐘內,時間同步時無需另外配置工作站或服務器。
(3)NTP網絡時間服務器支持的網絡(或管理)特性有:TCP/IP,基于web的HTML,NTPv2(RFC1119)&NTPv3(RFC1305),以及SNTP等。
4、NTP子鐘
(1)接收標準 NTP 等時間碼輸入鎖定。
(2)子鐘具有可監控功能,可反饋自身狀態信息給NTP中心母鐘。
(3)可對輸入的標準時間信號進行判斷處理,消除誤碼,進行傳輸延遲補償,以保證走時精度。
(40)具有獨立晶振,脫離 NTP 中心母鐘能夠保持時間精度,正常運行。
(5)子鐘具有斷電記憶功能,自身能反映與NTP中心母鐘通信的失步指示。
(6)子鐘的地址碼可任意設置。
(7)子鐘具有高性能復位電路,抗死機。
(8)指針式子鐘可根據當前時間自動判斷正向反向追時。
(9)指針式子鐘可采用低功耗背光照明,可根據環境自由設置亮度等級。
(10)數顯式子鐘均采用全靜態顯示、無閃爍,顯示清晰醒目,色澤均勻,視 覺柔和,顯示字符邊緣清晰,字體飽滿,鐘面為抗老化防眩光板。
(11)子鐘采用高精度、超低功耗器件,符合綠色環保的要求;
(12)子鐘可提供多種外觀形式以供選擇,可按照外觀的統一規范、安裝現場裝修風格的要求以及用戶實際需求,定制子鐘外形外觀。
5、監控終端
(1)監控終端接收 NTP 中心母鐘發來的系統設備運行狀態信息。
(2)監控終端可對 NTP 中心母鐘系統發出操作指令,實施對全系統的控制管理。
(3)監控終端可設置運行狀態信息及告警信息的輸出接口,接口類型為標準的IEEE 802.3以太網接口,與通信集中告警系統連接,并按照通信集中告警系統提供的協議,完成數據集中告警采集。
(4)監控終端可實現對時鐘設備進行實時點對點監控,包括設備運行狀態以及子鐘的地址名稱、校時間隔等,發現故障可自動發出聲光報警。
(5)監控可顯示故障部件的位置、內容、時間,可顯示并打印歷史故障記錄,極大方便系統維護人員維護和修理。
(6)時鐘網管軟件為全中文簡體版本,具有圖形化的人機界面,包含實時監控、配置管理、安全管理 、故障管理、存儲打印等功能。
1、提高系統可靠性。
由于以太網采用星型連接方式,非RS485、RS422的總線方式,因此一旦某條線路出現故障,受影響的僅僅是這一個終端。
2、維護方便。
一旦系統出現問題,排查故障方便,快捷。以太網的結構對于排查故障非常有利。可以分段查找、排查故障。
3、充分利用現有的網絡資源,減小布線的工作量。
4、可充分利用某些區域的POE交換機,采用POE方式為子鐘供電。
