基于3D-SCADA技術的 智慧水利監控系統
概述

東華3D智慧水利監控系統能夠在三維地理信息GIS系統中實現水位、流量、閘門開度、過水量、水質污染、煙霧等數據的遠程監控,并能夠?qū)⒛M量和開關量通過3D動畫的形式表現出來,并將地理信息與監控系統集成進一張總圖上,支持KPI指標的“下鉆功能”,在調度室可以總體監控整個水利系統的實時情況。 東華3D智慧水利監控平臺能夠支持構建C/S+B/S+M/S架構的地理信息系統,同時,能夠支持二三維一體化的解決方案,結合用戶需求能夠開發定制化3D智慧水利監控系統,具備三維展示及相關分析模塊,構建基于GIS的水利應用。

產品功能

1、三維場景顯示

提供交互式海量空間數據可視化,包括矢量數據、衛星影像、航片、DEM、三維模型等。例如:三維虛擬場景構建高程DEM建議提供30m精度數據,重點樞紐局部使用5m精度數據;影像DOM一般場景使用2.5m精度數據、樞紐等重點場景提供0.5m精度數據。




2、地圖場景交互

提供常用的地圖漫游、放大縮小、及視角變化等工具。用戶還可以根據自定義路徑自動瀏覽特定場景路線。

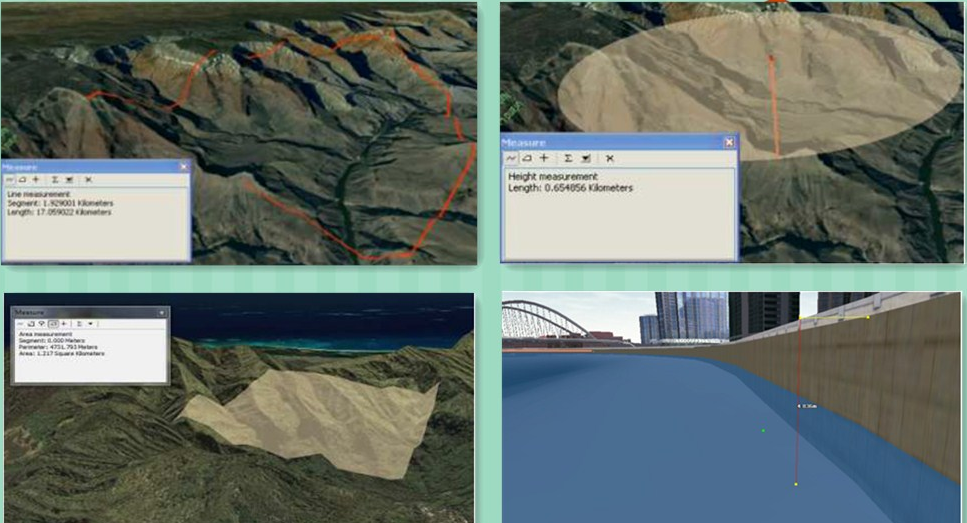

3、空間量測

實現三維直線長度測量、地形起伏線長度量測、高度量測、面積量測、要素對象量測。

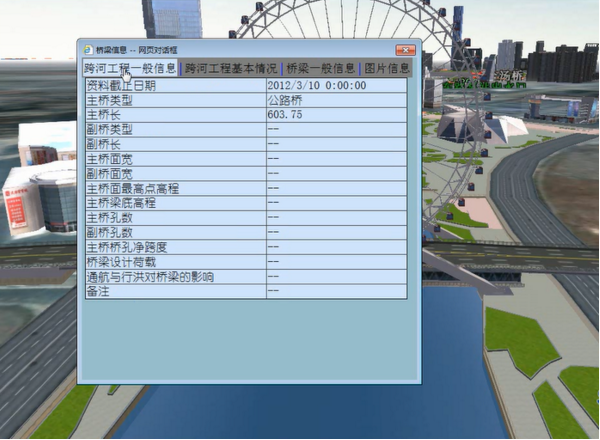

4、屬性查詢

查詢水工建筑物的屬性信息,包括工程參數、建筑物基本情況、實地勘察照片等。

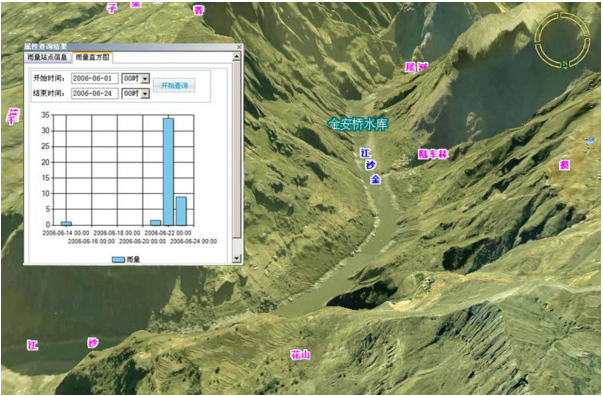

5、實時數據展示

可以動態顯示或過程動畫顯示各類站點的實時監視數據,包括:水位信息、實時降雨、閘門開度、流量信息及分水口過流量等。




6、空間分析

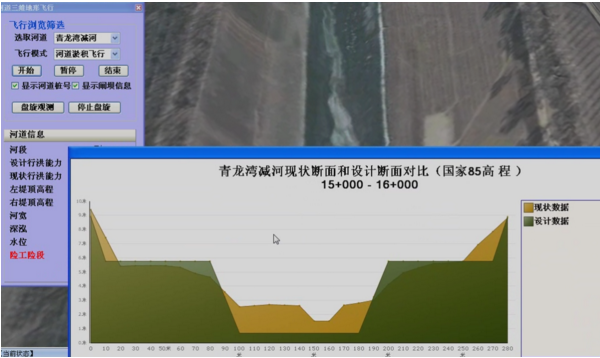

該模塊提供一系列空間分析功能,用戶可以以Z維度為基礎,進行一些三維空間分析,從而對實際水利業務工作提供相應指導。如下圖,系統提供河道淤積量計算功能,通過河道設計數據與實際測量數據及河段的長度計算出指定河段的淤積量(沖刷量)。

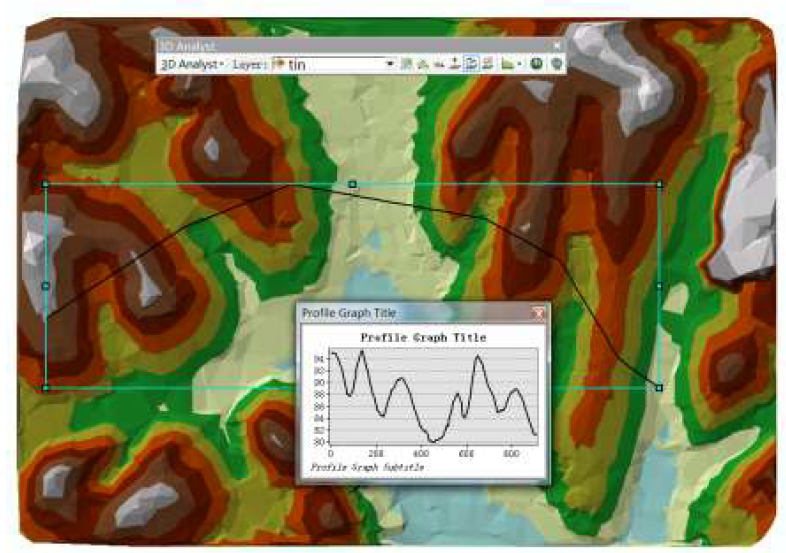

提供多種空間分析方法:通視分析、對比分析、剖面分析、填挖方分析、天際線分析等。


優勢特點

1、系統聯動和智能分析

3D智慧水利監控系統將其它系統橫向打通,所有信息可以在3D智慧水利監控系統中交互,定制數據關聯關系,在系統平臺中同步模擬應用系統生成的報警信息,并以動畫的形式傳遞給用戶。如顏色變化、情景動畫報警等形式。

智能分析模塊是在其它系統的基礎上高度整合其它系統信息資源并加以開發利用,實現信息共享和智能管理,有效提升水利工程運用和管理的效率和效能。智能分析模塊涵蓋水文、水質、水資源、供水、排水、防汛防澇等各個方面。是通過各種監控系統,測量雨量、水位、水量、水質等水利要素,以實現信息智能化識別、定位、跟蹤、監控、計算、管理、模擬、預測和管理。

2、應急指揮

應急指揮管理模塊,可以實現水利業務中防洪抗旱等相關應急預案的定制、推演、管理等工作。一方面,該工具可以將用戶紙質的應急預案三維可視化,提高各級人員對預案的理解;一方面,該工具可以通過標繪工具,配合時間點,自己定制預案,并在三維系統里進行推演,從而以最低的費用定制出最佳的應急方案,以便日后演習使用。
