東華基于BIM的3D建筑智能化IBMS監控系統是一個高性能、實時、智能、集中式的建筑智能化管理系統,系統可從集團角度對集團內所有建筑智能化子系統進行全局化的集中統一式監控和管理,將各集成子系統的信息統一存儲、顯示、報警和管理在智能化集成統一平臺上。在全局化集中監控和管理的同時,保持對各子系統進行分散式控制,保持各子系統的相對獨立性。協調各控制系統的運行狀態,需要能夠同時與實時獲取不同控制系統的各種運行數據,同時實時的對不同系統進行狀態控制以分離故障、分散風險、便于管理。平臺可集成包括暖通空調、變配電、給水排水、公共照明、夜景照明、視頻監控、電梯運行、防盜報警、能耗計量、停車管理、門禁管理等系統。
系統能夠集成暖通空調、變配電、給水排水、公共照明、夜景照明、視頻監控、電梯運行、防盜報警、能耗計量、停車管理、門禁管理等所有建筑智能化子系統。保證所有設備集成在一個平臺上;采用統一的操作界面;提供清晰的管理信息。提供管理模式編輯功能,并提供遠程訪問功能。集中監管所有的報警信息,集中顯示重要設備的運行狀態,以及運行時刻表;提供遠程操作功能,使管理人員可通關過集成平臺遠程排查,監視各機電設備現場情況。

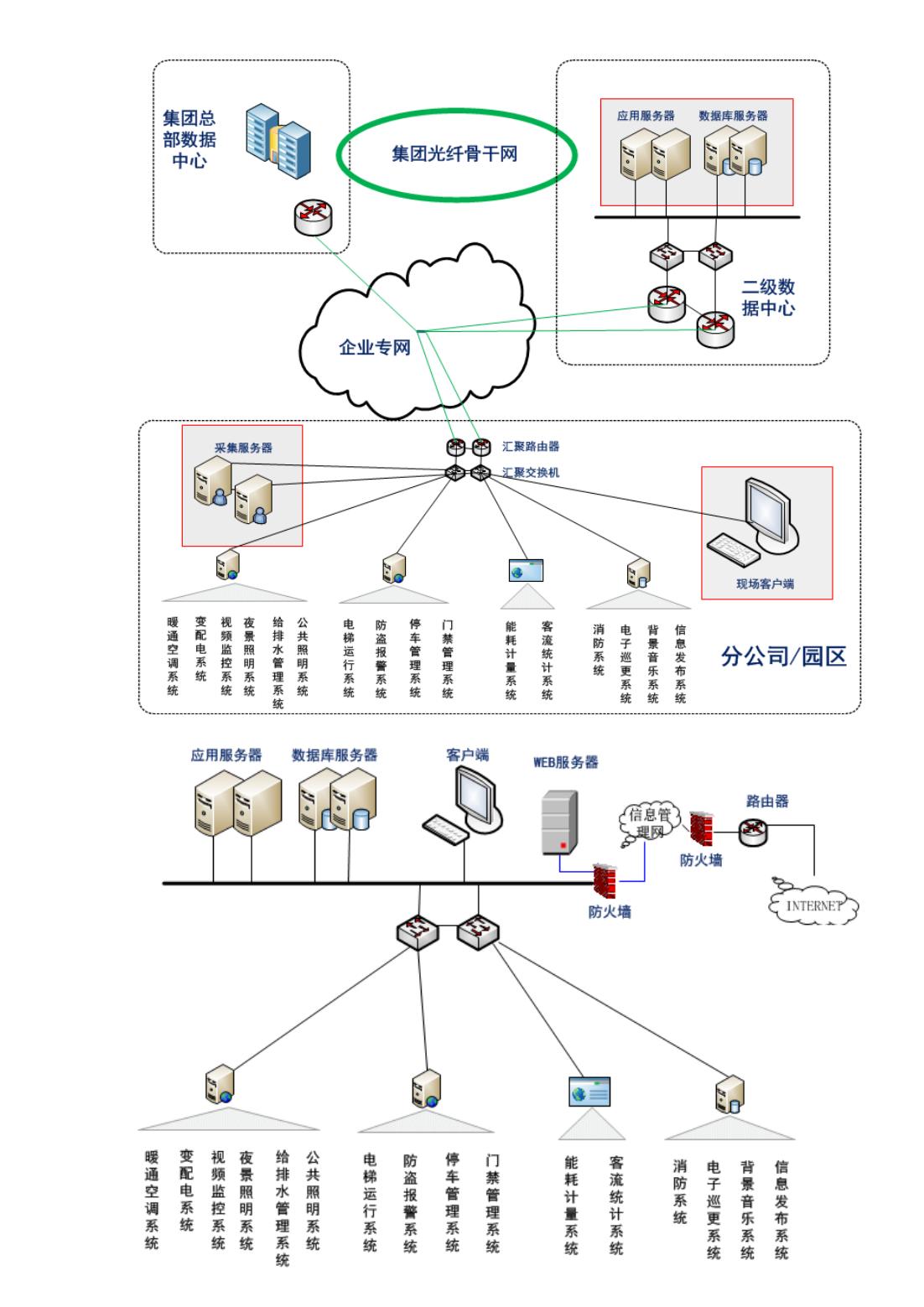

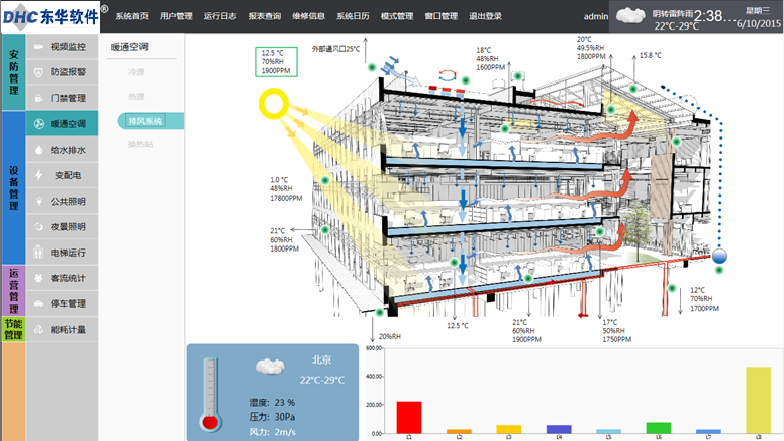

1、暖風空調系統
集成暖通空調控制系統的監控范圍包括:新風機組、空調機組監控;空調冷熱 源監控;送(排)風系統監控等內容。

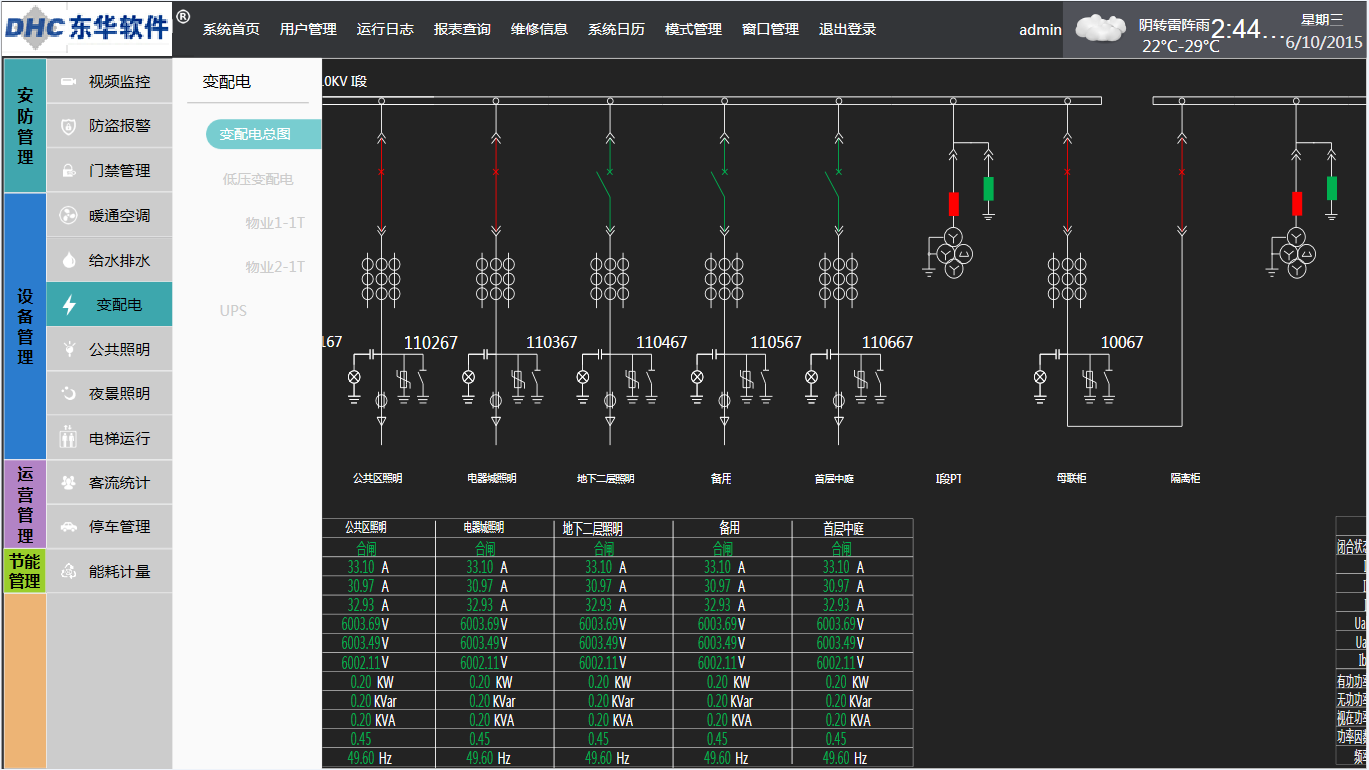

2、變配電系統
集成變配電監控系統的監控范圍包括:高壓進出線運行參數監測,低壓配電運 行參數監測,備用電壓運行監測,變配電機房運行參數監測等。

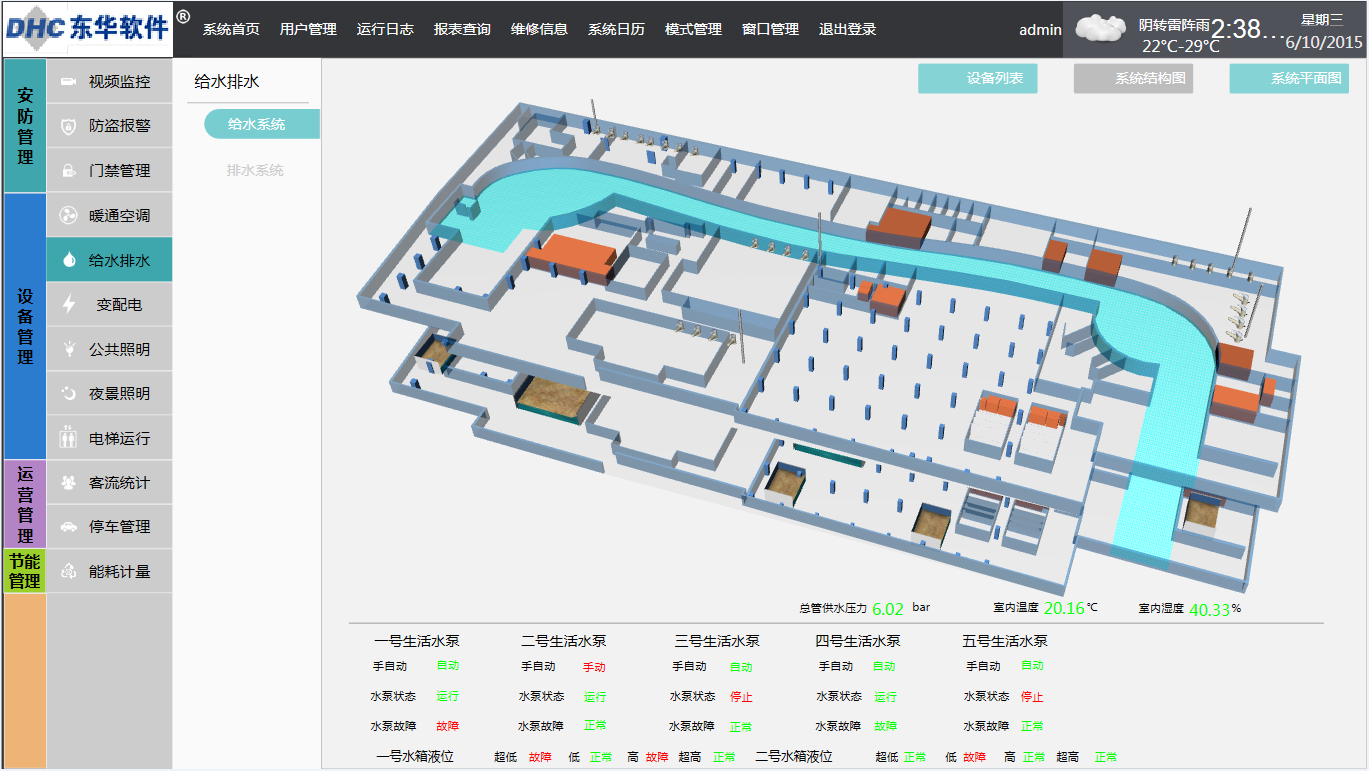

3、給排水系統
給排水控制系統的監控范圍包括:給水泵、排污泵、給水水池、給水水箱、消防水池、消防水箱、集水坑等內容。
4、公共照明系統

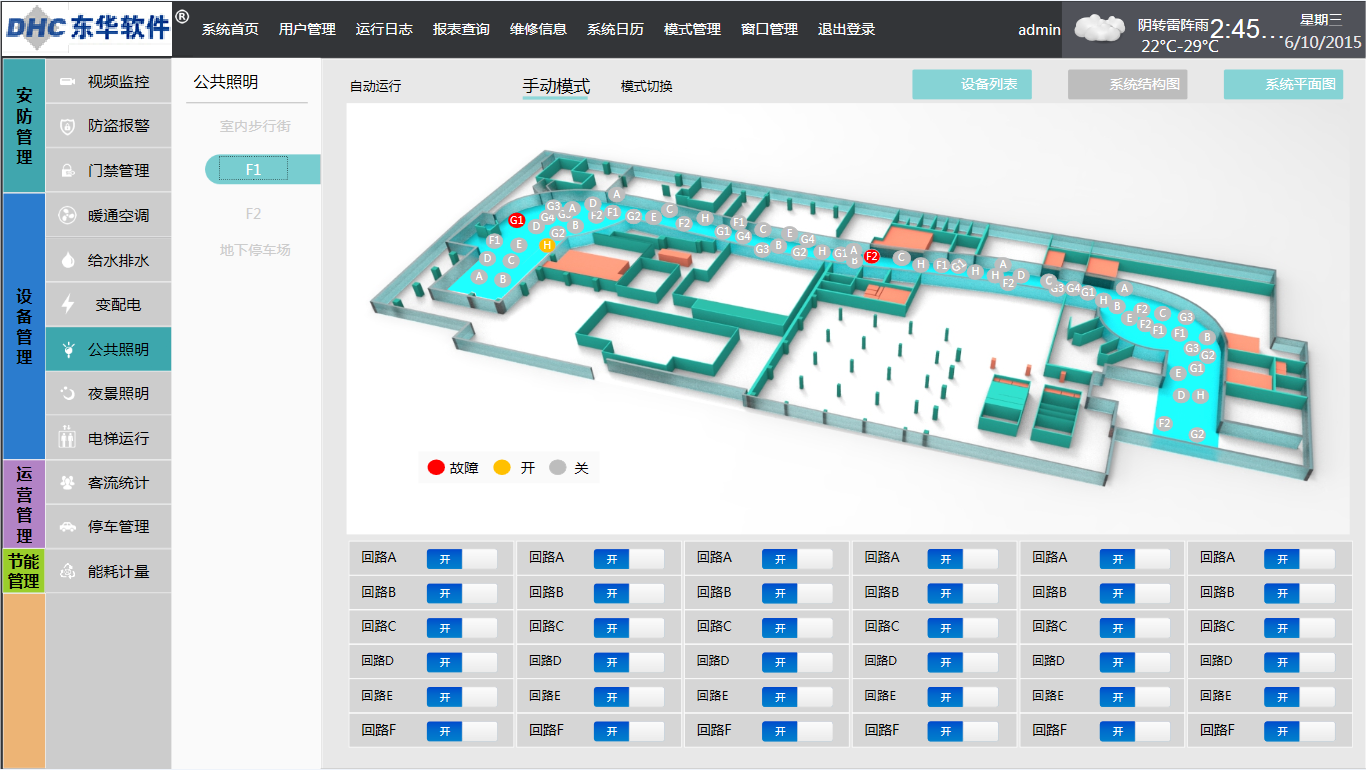

公共照明的監控管理應滿足商業管理便捷實用的要求。包括:保證所有照明設備集成在一個平臺上;采用統一的操作界面;提供清晰的管理信息。提供管理模式編輯功能。并提供遠程訪問功能。
5、夜景照明系統
照明的監控管理包括:保證所有照明設備集成在一個平臺上,采用統一的操作界面,提供清晰的管理信息,提供管理模式編輯功能,并提供遠程訪問功能。
6、視頻監控系統

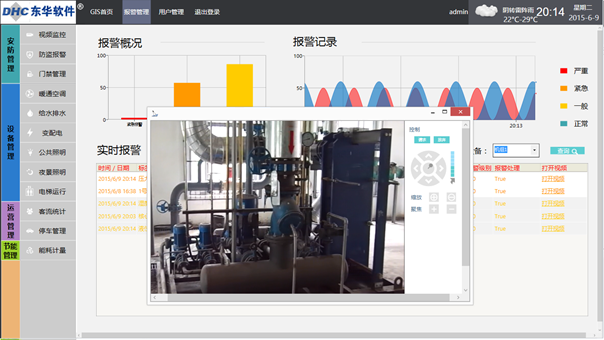

視頻監控系統應對需要進行監控的建筑物內(外)的主要公共活動場所、通道、電梯(廳)、機電設備、消防中控室、機房和區域等進行有效的視頻探測與監視,圖像顯示、記錄與回放。
1、基于GIS的UI交互設計
系統采用4級交互設計包括全國集團視圖、園區/專業總圖視圖、專業視圖、細節視圖分級交互。采用全矢量化圖形要素,提高系統UI的適應性,采用扁平的智能化圖庫,提高UI的統一性和美觀度。

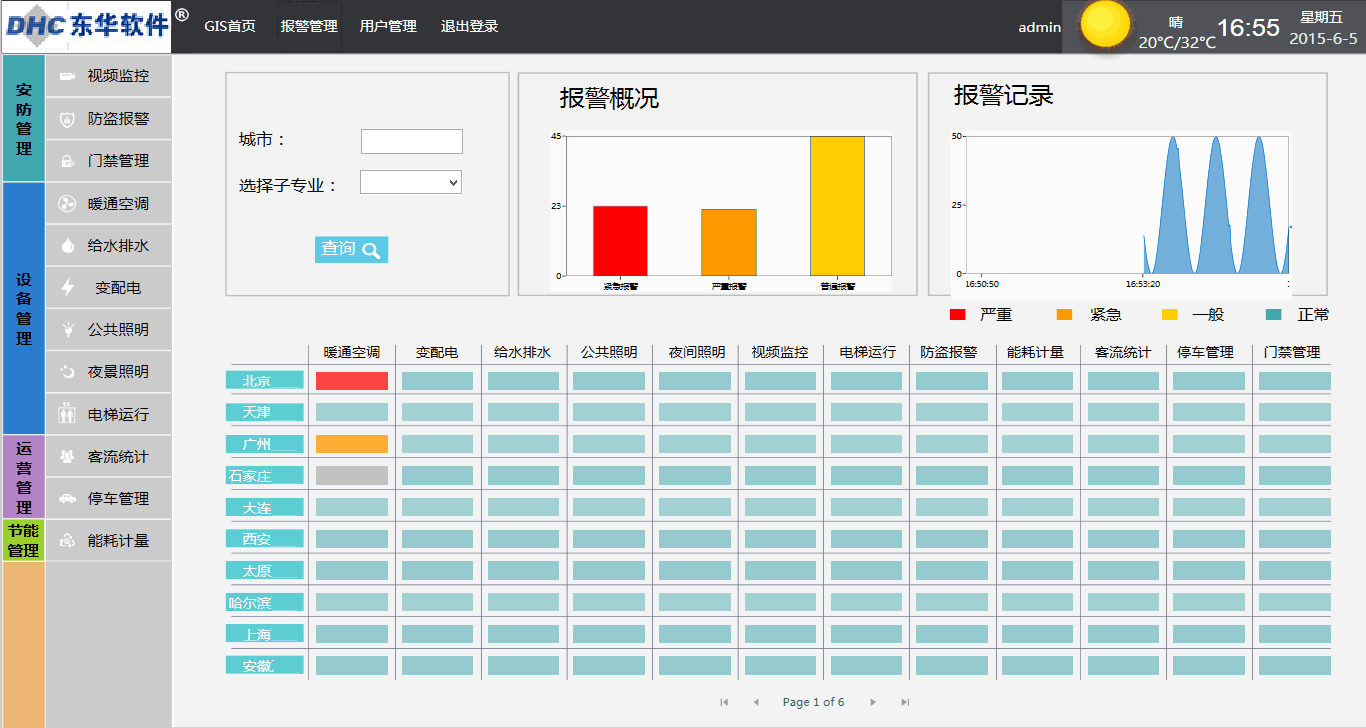

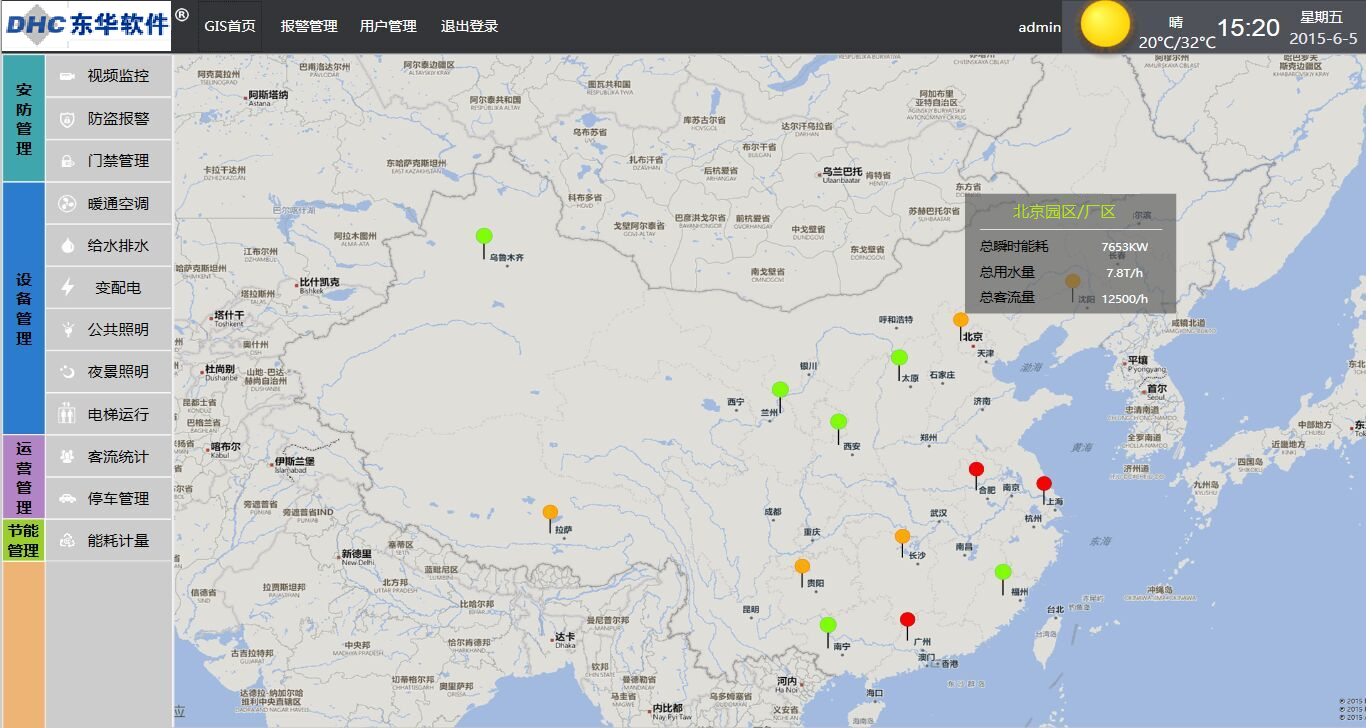

(1)GIS總視圖:可以在中國GIS地圖上總覽全國所有園區的關鍵指標。
(2)資產樹:可配置結構,場景相關,快速導航到需要查看的功能區域。
(3)GIS智能圖標:全景畫實時展現各個園區KPI和報警,支持KPI下鉆。
(4)搜索功能:從主界面快速跳轉到指定園區。
(5)GIS界面支持無極縮放和自動消隱功能,放大后可看到各個園區下一級KPI和更多參數。
(6)鼠標滑動高亮模式:高亮、閃爍、路徑動畫等多種方式顯示看板數據關聯關系。
2、專業分級報警設計
由于建筑智能化涉及相關系統眾多,報警信息數量巨大,因此報警設計按照分級報警設計包括集團總體報警視圖、園區報警視圖、園區分專業報警視圖、專業視圖。
(1)可按園區地點及專業的劃分,來展現報警狀態。
(2)可按園區系統專業的劃分,來展現報警狀態。
3、報警聯動模型設計

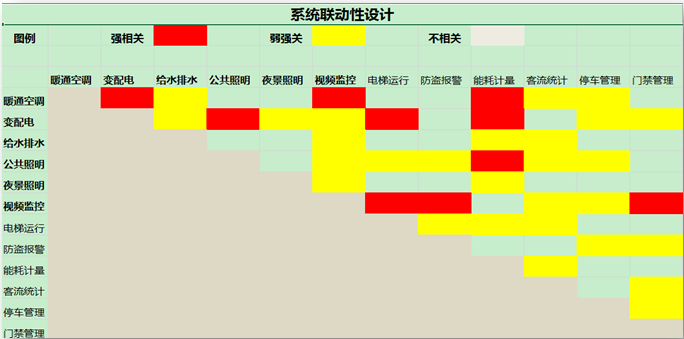

(1)建立子系統間聯動模型。
(2)建立場景感知式交互系統。
(3)建立面向典型問題和場景的智能決策庫。
4、基于BIM的三維全息的實時監控設計

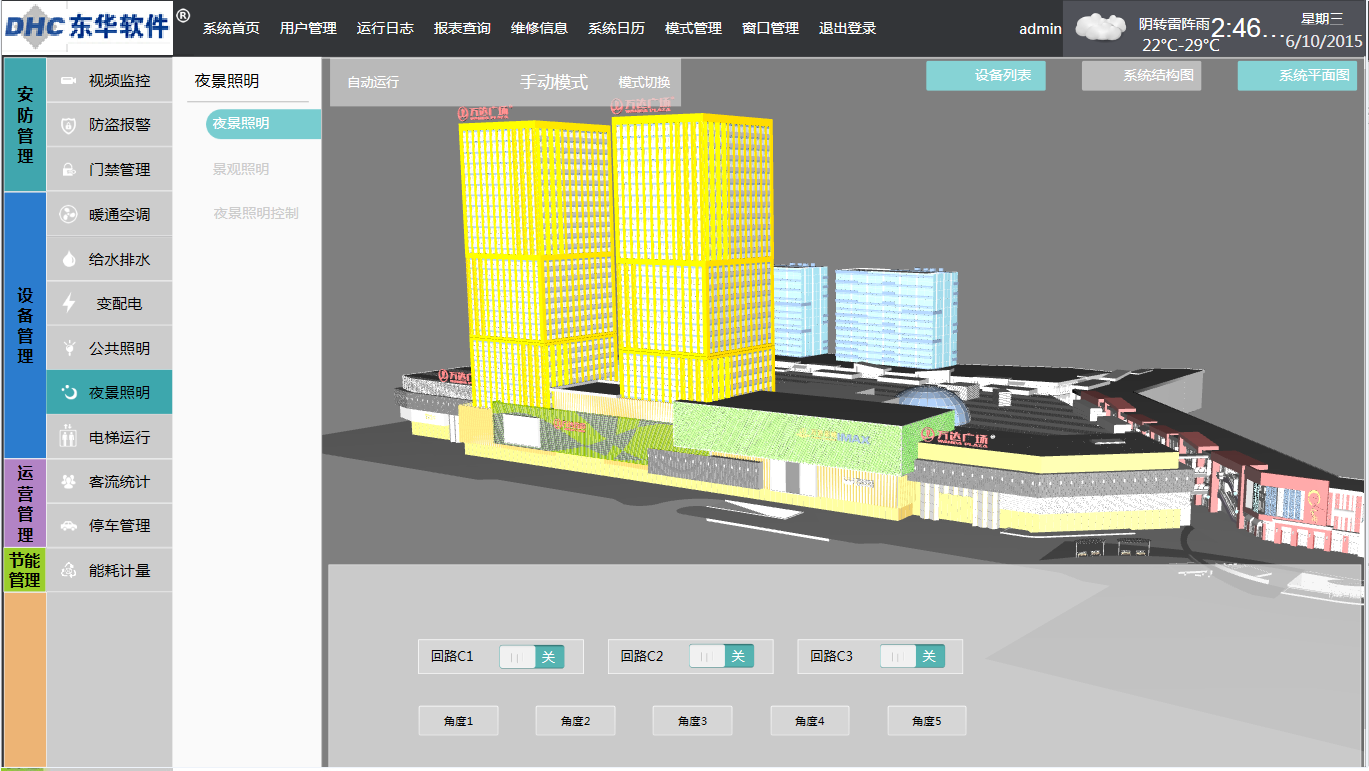

(1)采用3D監控模式可以更好地滿足業務要求。
(2)三維立體模型,360度可自由旋轉、縮小、放大等等。
(3)可實現按指定線路漫游查詢功能。

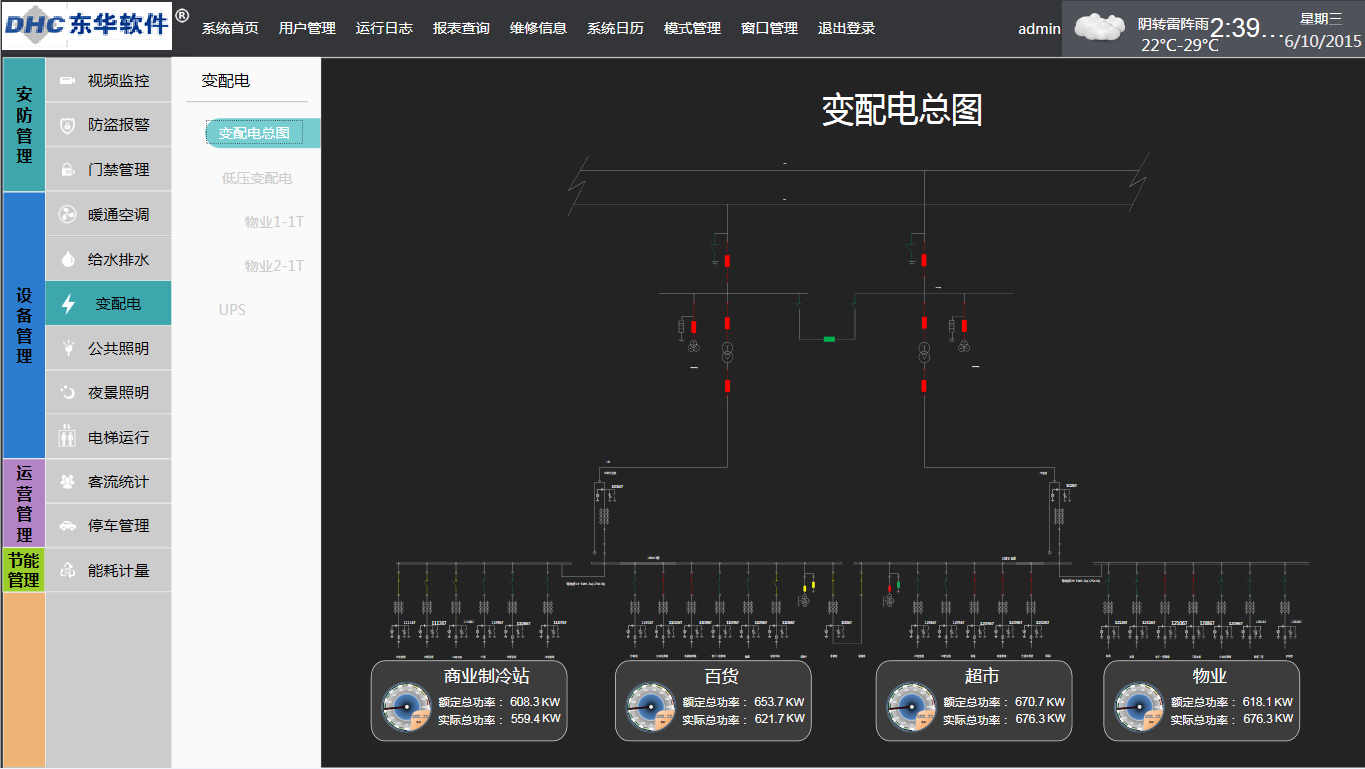

5、“一張圖”監控全局和細節
(1)直接集成全矢量化CAD圖紙。
(2)專業級電力監控系統設計,通過“一張圖”監控全局和細節。
